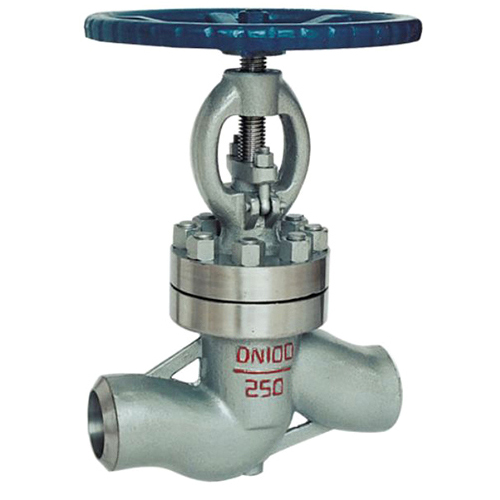

高温高压电站截止阀

产品型号：
所属分类：电站截止阀

产品简介：

产品说明
安装尺寸
性能参数
订货须知

一、高温高压电站截止阀产品用途
J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质。

二、高温高压电站截止阀产品特点
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、电站截止阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠

三、执行标准
设计标准：JB/T 3595/E101
结构长度：JIS E101
对焊端：ANSI B16.25
试验与检验：JIS E101
压力-温度：JB/T 3595
产品标识：GB/T 12220

供货规范：JIS E101

主要零件材料

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料	阀杆螺母	手轮	紧固件
J61H型 J961H型	25 WCB	25 WCB	铬不锈钢铬钼铝钢氮化	铬不锈钢	铬不锈钢	柔性石墨	铝青铜	可锻铸铁	优质碳钢铬钼钢
J61Y型 J961Y型	25 WCB	25 WCB	铬不锈钢铬钼铝钢氮化	25	硬质合金
J61Y-P54型 J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoA1A	12Cr1MoV	硬质合金
J61Y-P55型 J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoA1A	12Cr1MoV	硬质合金
J61Y-P57型 J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 25Cr2MoVA	12Cr1MoV	硬质合金
